Les différents types de vannes murales

Les vannes murales peuvent être aussi, en fonction des applications, appelées vanne d’étang, vanne martelière ou vanne batardeau.
Il convient de bien identifier les conditions d’installation lorsque l’on parle de vannes murales.

Pour condamner une canalisation ronde, carrée ou rectangulaire, on utilisera une fixation sur paroi verticale avec une vanne étanche sur les 4 côtés.

Etroitement liée aux conditions d’utilisation, la tige de commande pourra être de type montante ou non montante.
Pour isoler un canal ou une prise d’eau, on utilisera une vanne dite batardeau, montée en saillie avec une étanchéité sur 3 côtés.

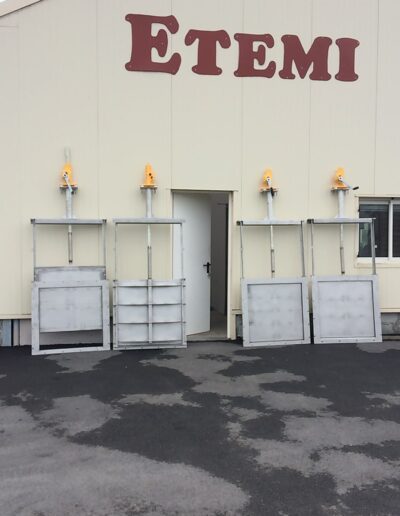

La manoeuvre de ces vannes pourra être soit manuelle avec un volant, un carré de manoeuvre pour cle de fontainier, un cric à crémaillère, ou encore automatique par servo-moteur électrique.

Je voudrais
plus d'infos

Vanne Murale

Etanche 4 cotés

Série MU

Applications

Ce type de vanne est utilisé pour le traitement des eaux dans les stations d’épuration, bassin de stockage, bassin d’orage, regard, avaloir, station de relevage, etc.

Description

Vanne mécanosoudée, étanchéité 4 côtés pour liquides propres ou chargés

Conception

Vanne carrée ou rectangulaire
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316 ou PEHD

Dimensions

De 200×200 à 1200×1200 en standard
Dimension supérieure jusqu’à 3000 sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Hauteur d’eau maximum 6 mce ou 10 mce avec un taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Accessoires

Kit de fixation constitué de vis chimiques et boulons en inox 316L et d’un joint d’étanchéité à placer sur le cadre

Voir plus de détails Je voudrais
plus d'infos

Je voudrais
plus d'infos

Vanne Murale

Etanche 4 cotés

Série MR

Applications

Ce type de vanne est utilisé pour le traitement des eaux dans les stations d’épuration, bassin de stockage, bassin d’orage, regard, avaloir, station de relevage, etc.

Description

Vanne mécanosoudée, étanchéité 4 côtés pour liquides propres ou chargés.

Conception

Vanne cylindrique
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316 ou PEHD

Dimensions

De DN200 à DN 3000 en standard
Dimension supérieure sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Hauteur d’eau maximum 6 mce ou 10 mce avec un taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Accessoires

Kit de fixation constitué de vis chimiques et boulons en inox 316L et d’un joint d’étanchéité à placer sur le cadre.

Voir plus de détails Je voudrais
plus d'infos

Je voudrais
plus d'infos

Vanne Murale Wagon

Etanche 4 cotés

Série VM

Vanne murale à section rectangulaire pour des contraintes hydrauliques élevées.

Applications

Ce type de vanne est utilisé lorsque la hauteur en eau est très élevée, et pour les grandes sections.

Description

Vanne mécanosoudée, étanchéité 4 côtés, dont la pelle est coulissante par système à rouleaux pour réduire les efforts de manœuvre.

Conception

Vanne cylindrique
Etanchéité unidirectionnelle ou bidirectionnelle.
Possibilité d’intégrer un système by-pass pour l’équilibrage des pressions.

Construction

Corps : Acier au carbone, Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Dimensions

De DN200 à DN 3000 en standard
Dimension supérieure sur demande

Étanchéité

Taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4
Possibilité d’intégrer un système by-pass pour l’équilibrage des pressions.

Accessoires

Kit de fixation constitué de vis chimiques et boulons en inox 316L et d’un joint d’étanchéité à placer sur le cadre

Voir plus de détails Je voudrais
plus d'infos

Je voudrais
plus d'infos

Vanne Batardeau

Etanche 3 cotés

Série CA

Applications

Ce type de vanne est utilisé pour l’isolement des réseaux en canal.

Description

Vanne mécanosoudée, étanchéité 3 côtés, montage en saillie pour liquides propres ou chargés.

Conception

Vanne carrée ou rectangulaire
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304 , AISI 316 ou PEHD

Dimensions

De 200×200 à 1200×1200 en standard
Dimension supérieure jusqu’à 3000 sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Hauteur d’eau maximum 6 mce ou 10 mce avec un taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Voir plus de détails Je voudrais
plus d'infos

Je voudrais
plus d'infos

Vanne Déversoir

Etanche 3 cotés

Série RE

Applications

Ce type de vanne est utilisé pour la régulation de niveau des réseaux en canal ou étang.

Description

Vanne mécanosoudée, étanchéité 3 côtés, montage en saillie pour liquides propres ou chargés.

Conception

Vanne carrée ou rectangulaire
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316 ou PEHD

Dimensions

De 200×200 à 1200×1200 en standard
Dimension supérieure jusqu’à 3000 sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Voir plus de détails Je voudrais
plus d'infos

Cliquez sur les boutons pour visualiser les différents types de vannes murale

Vanne Murale

Etanche 4 cotés

Série MU

Applications

Ce type de vanne est utilisé pour le traitement des eaux dans les stations d’épuration, bassin de stockage, bassin d’orage, regard, avaloir, station de relevage, etc.

Description

Vanne mécanosoudée, étanchéité 4 côtés pour liquides propres ou chargés

Conception

Vanne carrée ou rectangulaire
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316 ou PEHD

Dimensions

De 200×200 à 1200×1200 en standard
Dimension supérieure jusqu’à 3000 sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Hauteur d’eau maximum 6 mce ou 10 mce avec un taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Accessoires

Kit de fixation constitué de vis chimiques et boulons en inox 316L et d’un joint d’étanchéité à placer sur le cadre

Voir plus de détails Je voudrais
plus d'infos

Vanne Murale

Etanche 4 cotés

Série MR

Applications

Ce type de vanne est utilisé pour le traitement des eaux dans les stations d’épuration, bassin de stockage, bassin d’orage, regard, avaloir, station de relevage, etc.

Description

Vanne mécanosoudée, étanchéité 4 côtés pour liquides propres ou chargés.

Conception

Vanne cylindrique
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316 ou PEHD

Dimensions

De DN200 à DN 3000 en standard
Dimension supérieure sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Hauteur d’eau maximum 6 mce ou 10 mce avec un taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Accessoires

Kit de fixation constitué de vis chimiques et boulons en inox 316L et d’un joint d’étanchéité à placer sur le cadre.

Voir plus de détails Je voudrais
plus d'infos

Vanne Murale Wagon

Etanche 4 cotés

Série VM

Vanne murale à section rectangulaire pour des contraintes hydrauliques élevées.

Applications

Ce type de vanne est utilisé lorsque la hauteur en eau est très élevée, et pour les grandes sections.

Description

Vanne mécanosoudée, étanchéité 4 côtés, dont la pelle est coulissante par système à rouleaux pour réduire les efforts de manœuvre.

Conception

Vanne cylindrique
Etanchéité unidirectionnelle ou bidirectionnelle.
Possibilité d’intégrer un système by-pass pour l’équilibrage des pressions.

Construction

Corps : Acier au carbone, Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Dimensions

De DN200 à DN 3000 en standard
Dimension supérieure sur demande

Étanchéité

Taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4
Possibilité d’intégrer un système by-pass pour l’équilibrage des pressions.

Accessoires

Kit de fixation constitué de vis chimiques et boulons en inox 316L et d’un joint d’étanchéité à placer sur le cadre

Voir plus de détails Je voudrais
plus d'infos

Vanne Batardeau

Etanche 3 cotés

Série CA

Applications

Ce type de vanne est utilisé pour l’isolement des réseaux en canal.

Description

Vanne mécanosoudée, étanchéité 3 côtés, montage en saillie pour liquides propres ou chargés.

Conception

Vanne carrée ou rectangulaire
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304 , AISI 316 ou PEHD

Dimensions

De 200×200 à 1200×1200 en standard
Dimension supérieure jusqu’à 3000 sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Hauteur d’eau maximum 6 mce ou 10 mce avec un taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Voir plus de détails Je voudrais
plus d'infos

Vanne Déversoir

Etanche 3 cotés

Série RE

Applications

Ce type de vanne est utilisé pour la régulation de niveau des réseaux en canal ou étang.

Description

Vanne mécanosoudée, étanchéité 3 côtés, montage en saillie pour liquides propres ou chargés.

Conception

Vanne carrée ou rectangulaire
Etanchéité unidirectionnelle ou bidirectionnelle
Tige montante ou non montante

Construction

Corps : Acier Inoxydable AISI 304 ou AISI 316
Pelle guillotine : Acier Inoxydable AISI 304, AISI 316 ou PEHD

Dimensions

De 200×200 à 1200×1200 en standard
Dimension supérieure jusqu’à 3000 sur demande

Manœuvre

Actionneur manuel par volant ou cric à crémaillère. Actionneur automatique hydraulique, électrique, avec tige de rallonges et colonnes de manoeuvre.

Étanchéité

Taux de fuite maximal de 0,0083 l/s par ml de joint, en conformité avec la norme DIN 19569-4

Voir plus de détails Je voudrais
plus d'infos

Vanne murale universelle Série MU.

Les différents types de vannes murales

Vanne Murale

Vanne Murale

Vanne Murale Wagon

Vanne Batardeau

Vanne Déversoir

Vanne Murale

Vanne Murale

Vanne Murale Wagon

Vanne Batardeau

Vanne Déversoir

Les différentes possibilités d’actionneurs

Poignée

Carré de manoeuvre

Crémaillère manivelle

Volant

Réducteur et volant

Rallonge avec cadran

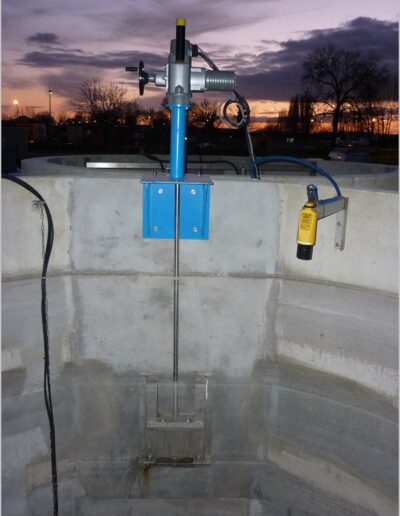

Servo-Moteur Electrique
Vanne batardeau

Servo-Moteur Electrique
Vanne murale

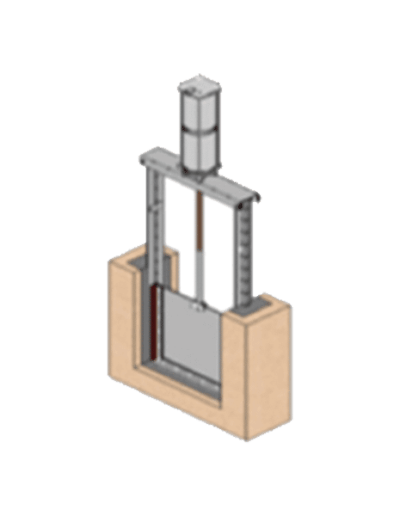

Pneumatique
Vanne batardeau

Pneumatique
Vanne murale

Hydraulique

Poignée

Carré de manoeuvre

Crémaillère manivelle

Volant

Réducteur et volant

Rallonge avec cadran

Servo-Moteur Electrique
Vanne batardeau

Servo-Moteur Electrique
Vanne murale

Pneumatique
Vanne batardeau

Pneumatique
Vanne murale

Hydraulique
